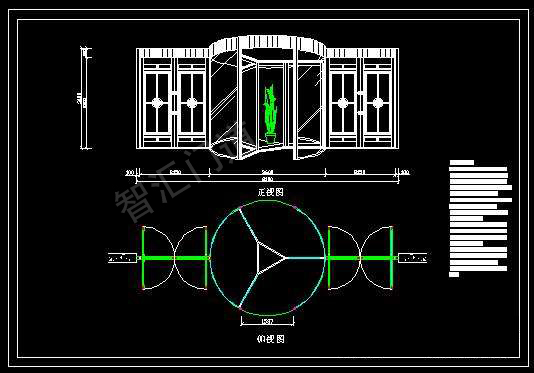

很多甲方的技術人員不是很了解兩翼旋轉門的電器結構組成也導致了在選購之后對接起來比較麻煩，今天小智君就為大家簡單介紹一下旋轉門的電器結構組成。

旋轉門是一典型的機電一體化設備，其核心是一工業控制用計算機，大家稱其為“可編程控制器”簡稱為“PLC”。

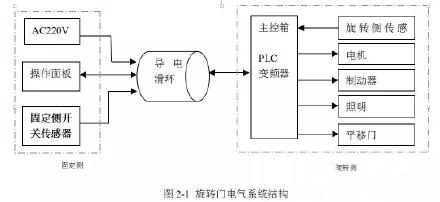

旋轉門電氣系統結構圖，可以看出：作為控制系統，除了PLC外，還要有輸入與輸出設備，這里的操作面板、各種按鈕、傳感器等都屬于輸入設備，而輸出設備，則包括變頻器、電機、制動器、照明、平移門等部分。

如果從各個部分分布的物理位置上來看，整個系統可視為三部分組成，即：固定側、旋轉側和滑環。

1 固定部分

圖中滑環左側為固定部分，主要由電源、操作面板、急停按鈕、殘疾人按鈕、接觸防夾、垂直防夾、低位防夾(寵物防夾)、啟動探頭及消防聯動信號等組成。

2 旋轉部分

圖中滑環右側為旋轉部分，由輸入和輸出設備組成。輸入設備由內側啟動探頭、門扉垂直防夾、接觸防夾、緩行安全光線、防撞安全光線，位置開關、旋轉編碼器等組成;輸出設備由電機、制動器、照明燈及平移門機等組成。

3 滑環

滑環的作用主要是連接固定部分和旋轉部分的電氣信號及電源回路。由于滑環是內外電氣動力與信號的樞紐，因此滑環在整個系統中有著非常重要的作用。關于滑環安裝與使用中應注意的一些要點，我將在以后的文章中陸續做些介紹。

了解了旋轉門的電器結構組成，之后的更新中小智君還會為大家?guī)砀嗟南嚓P(guān)知識。
